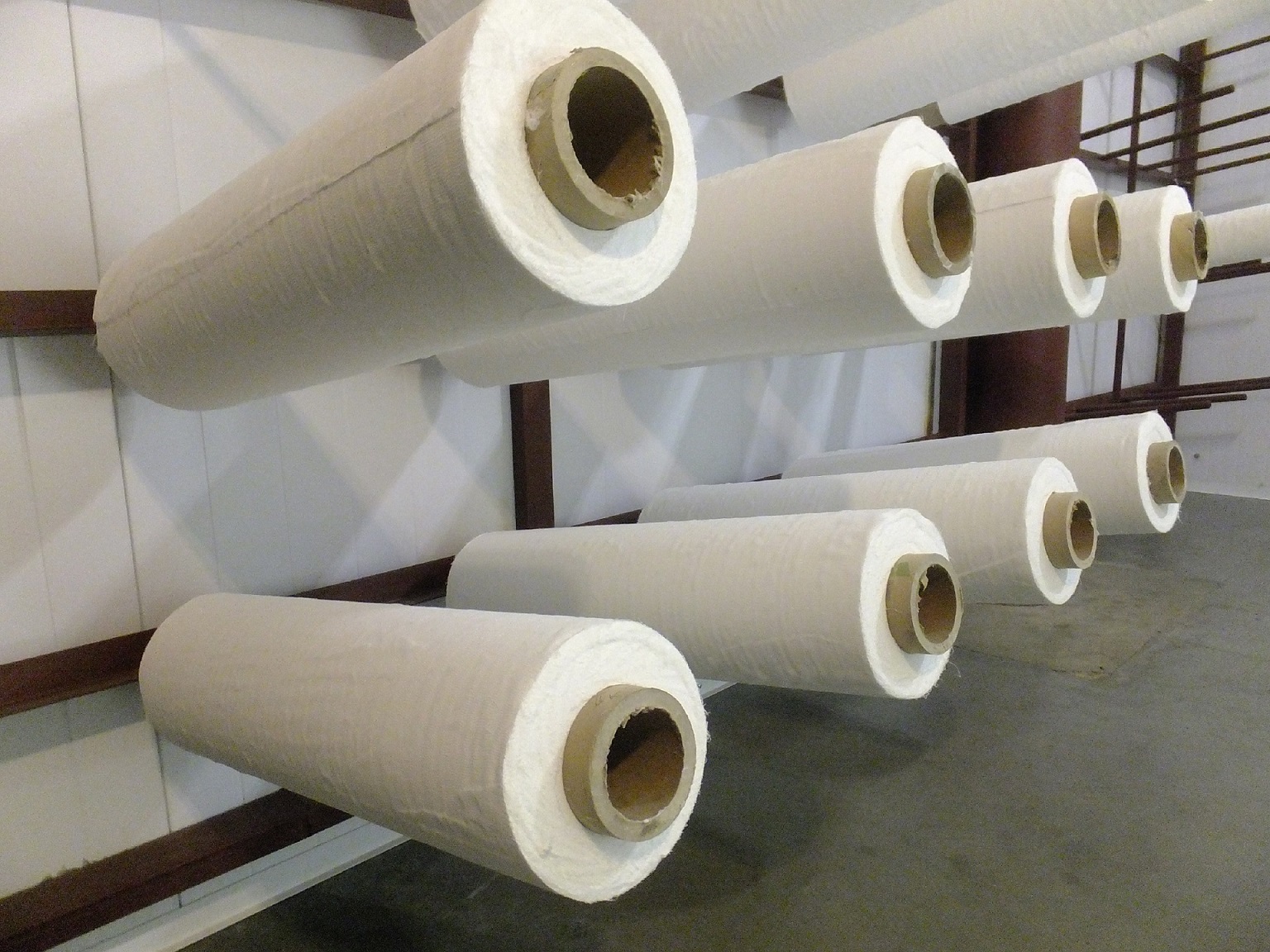

Материалы состоят из двух слоёв.

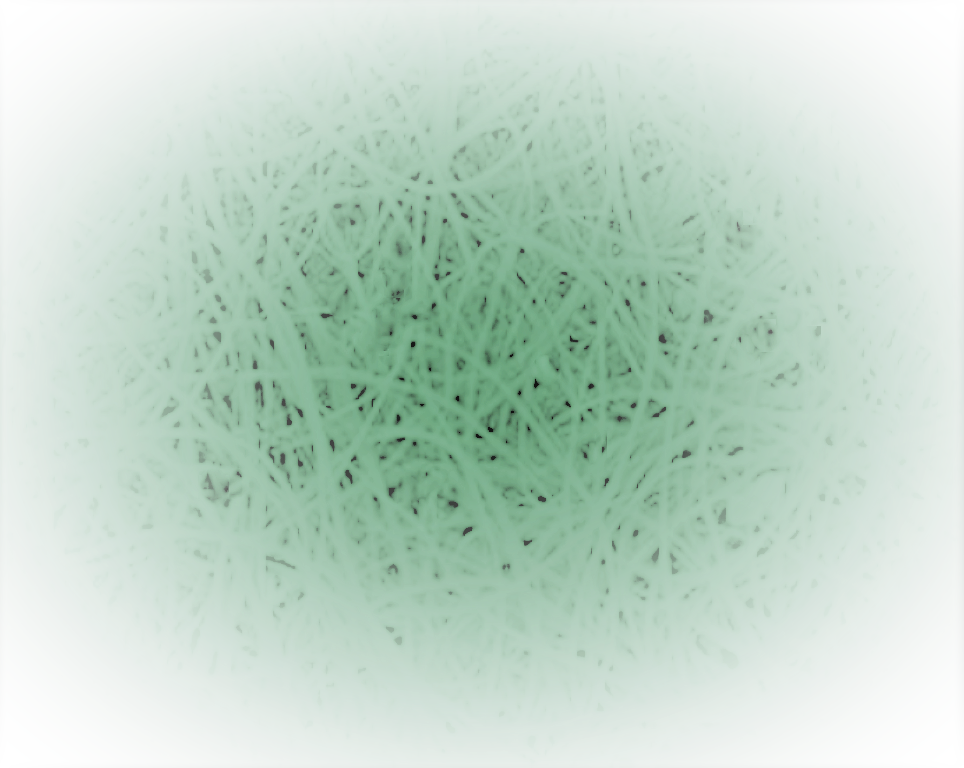

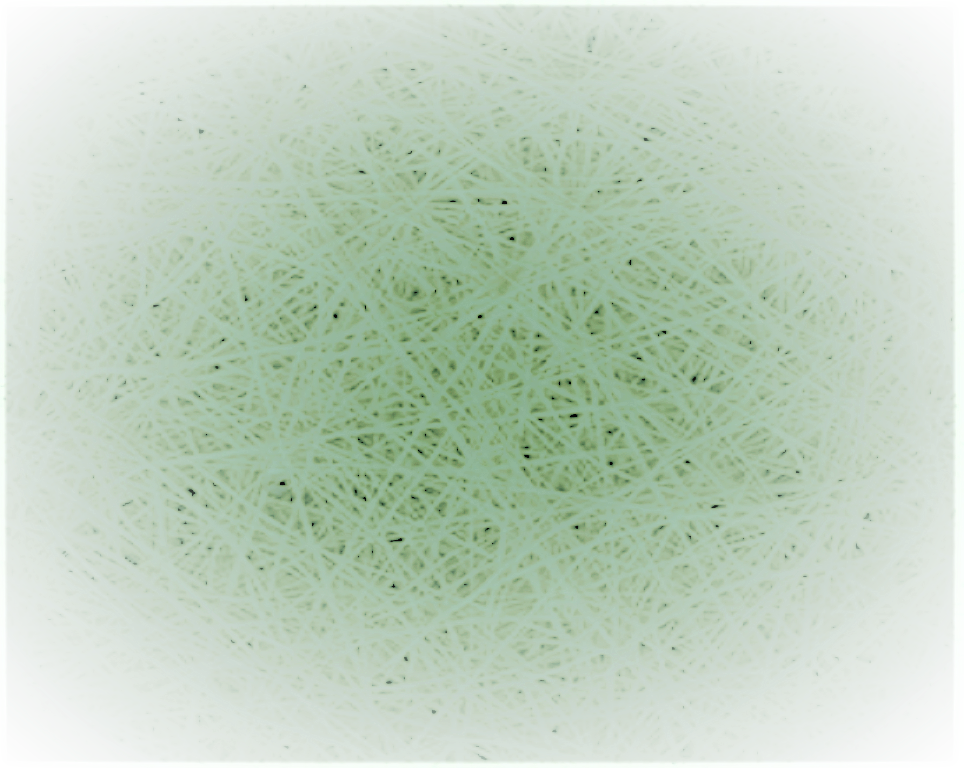

Первый слой – основной волокнистый фильтрующий, состоящий из ультратонких волокон на основе следующих пластиков: полисульфон, высокохлорированный полиэтилен, перхлорвинил, диацетат целлюлозы или их смеси / различные модификации.



Второй слой является опорным для фильтрующего слоя, несёт функцию укрепляющего каркаса и защищает основной фильтрующий слой волокон от деформаций и разрушения. Для этих целей может использоваться медицинская марля или нетканые материалы на основе полипропилена, лавсана (полиэфира) и других полимеров.



Материалы, полученные из смолы на основе ароматического полисульфона гидрофобны (не смачиваются), стойки по отношению к концентрированным щелочам, азотной соляной и слабой серной кислотам, спиртам, растворам солей. Растворяется в хлорированных углеводородах, кетонах, диметилформамиде, циклогексаноне. При необходимости, после специальной дополнительной обработки приобретают гидрофильные свойства. Материалы могут применяться при температурах от - 200 до +150 ᵒС, являются стойкими к действию острого пара при температурах от +120 до +132 ᵒС (выдерживают стократную стерилизацию острым водяным паром при следующих стандартных условиях: давление от 0,2 до 0,4 МПа, температуре +(132±2)ᵒС, время выдержки (20+2) минут, или при давлении (0,11±0,02) МПа, температуре +(120+2)ᵒС, время выдержки (45+3) минут. Так как ароматический полисульфон биологически нейтрален, не вызывает аллергический реакций, то находит активное применение в медицине.



Материалы из высокохлорированного полиэтилена (HCPE-H) и перхлорвинила (CPVC) отличаются великолепной стойкостью к кислотам, в том числе концентрированным. Максимальная температура применения для высокохлорированного полиэтилена достигает 120 ᵒС; для перхлорвинила до 70 ᵒС. В настоящее время материалы, полученные из указанных пластиков являются аналогами материалов марок ФПП, РФМ (от ФПП-15-0,6 до ФПП-15-1,5 ФПП-15-2,0 и другие).



Материалы, полученные на основе диацетата целлюлозы отличаются высокой гидрофильностью, являются аналогами материалов марок ФПА. Максимальная температура применения достигает 150 ᵒС.



Все производимые материалы имеют высокий статический заряд, который устойчив при длительном хранении и использовании. Материалы создавались для тонкой и сверхтонкой очистки воздуха и других газов от тонкодисперсных твердых аэрозолей, туманов масел, кислот, щелочей. Наличие высокого заряда значительно увеличивает эффективность материала с сохранением его сравнительно небольшого сопротивления потоку при использовании материалов в газовой среде. Однако, при наличии ионизирующего излучения или при длительном применении в средах с повышенной влажностью, приводящих к снижению величины статического заряда, эффективность материала будет снижаться.

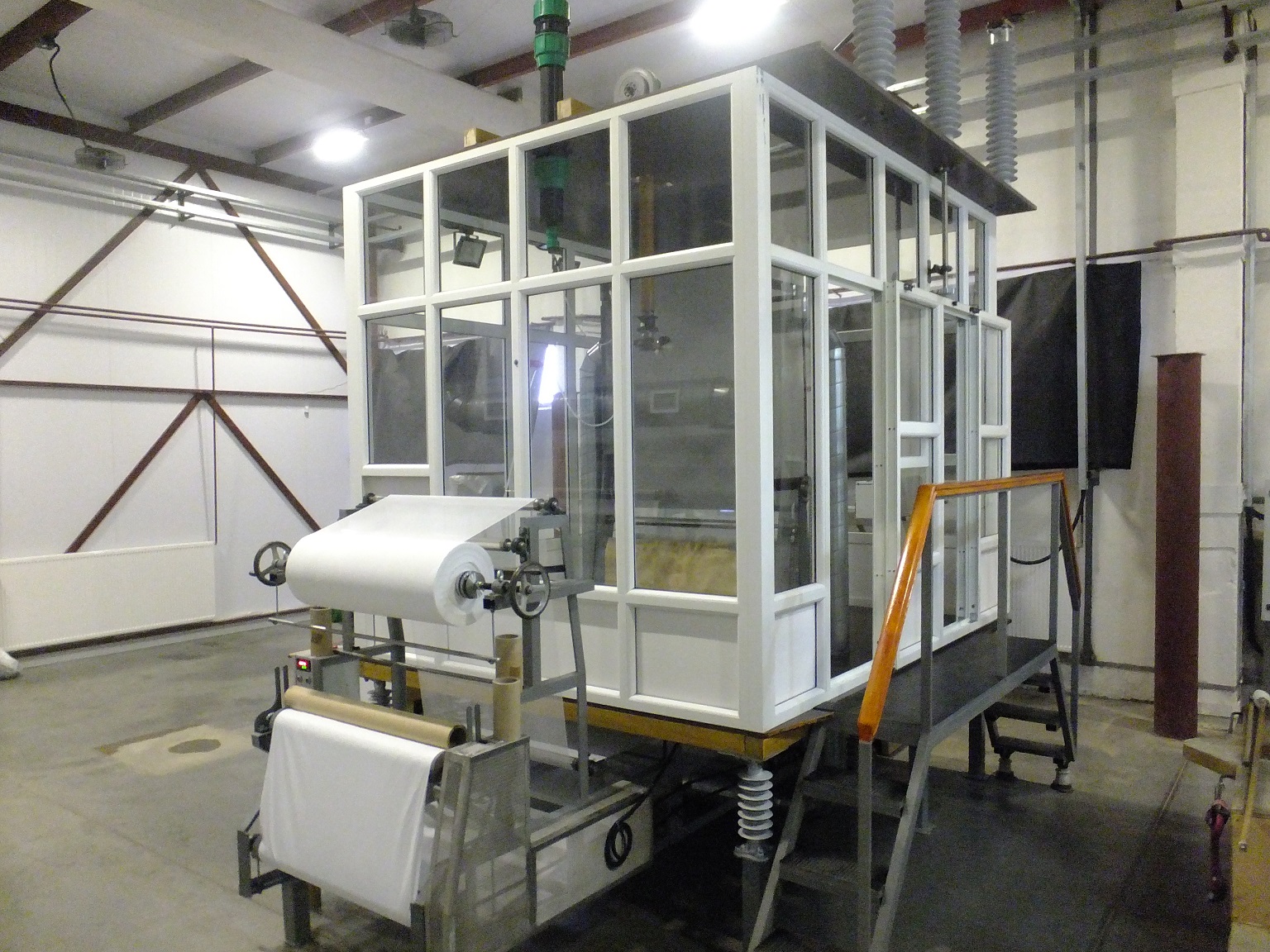

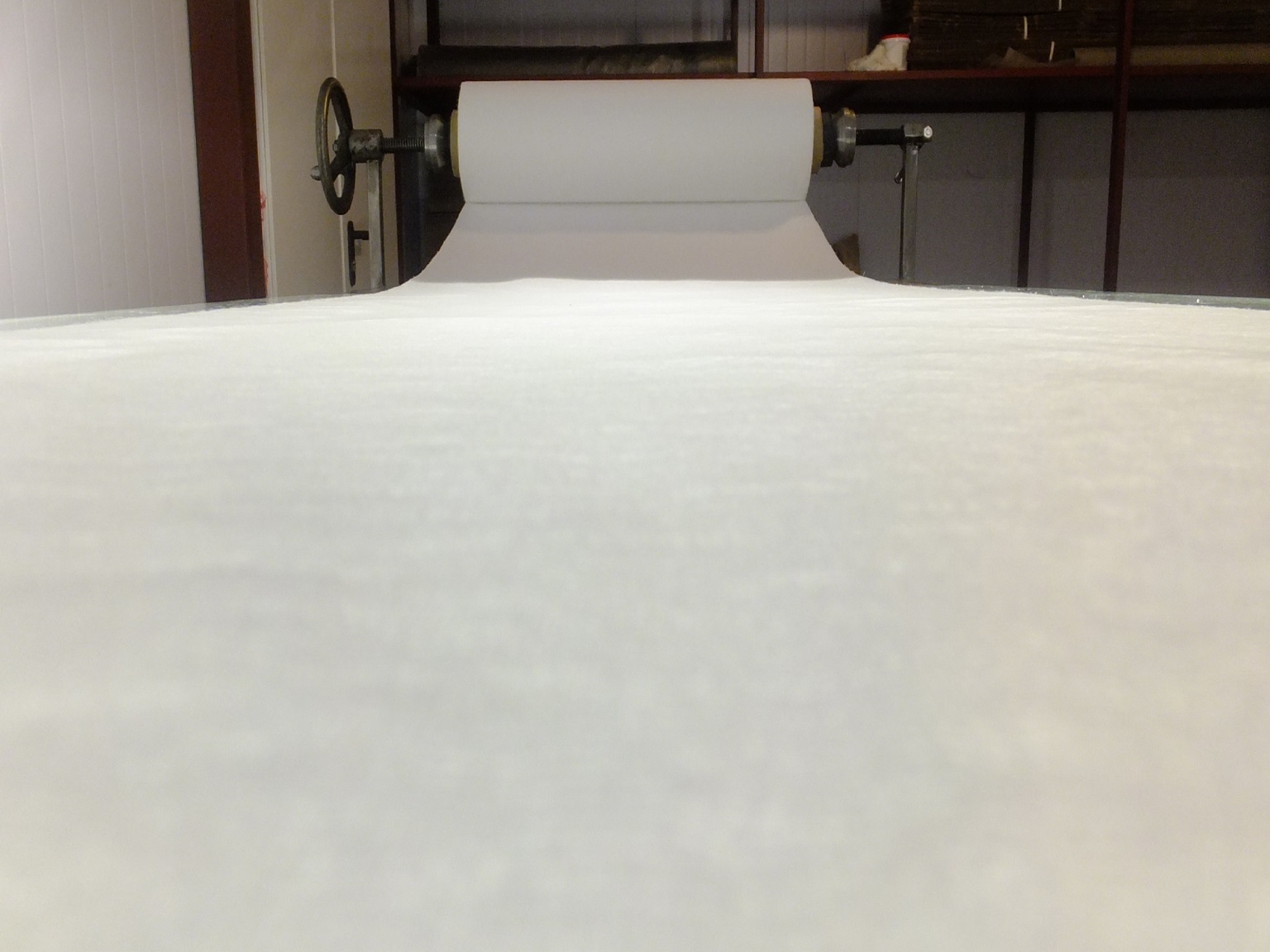

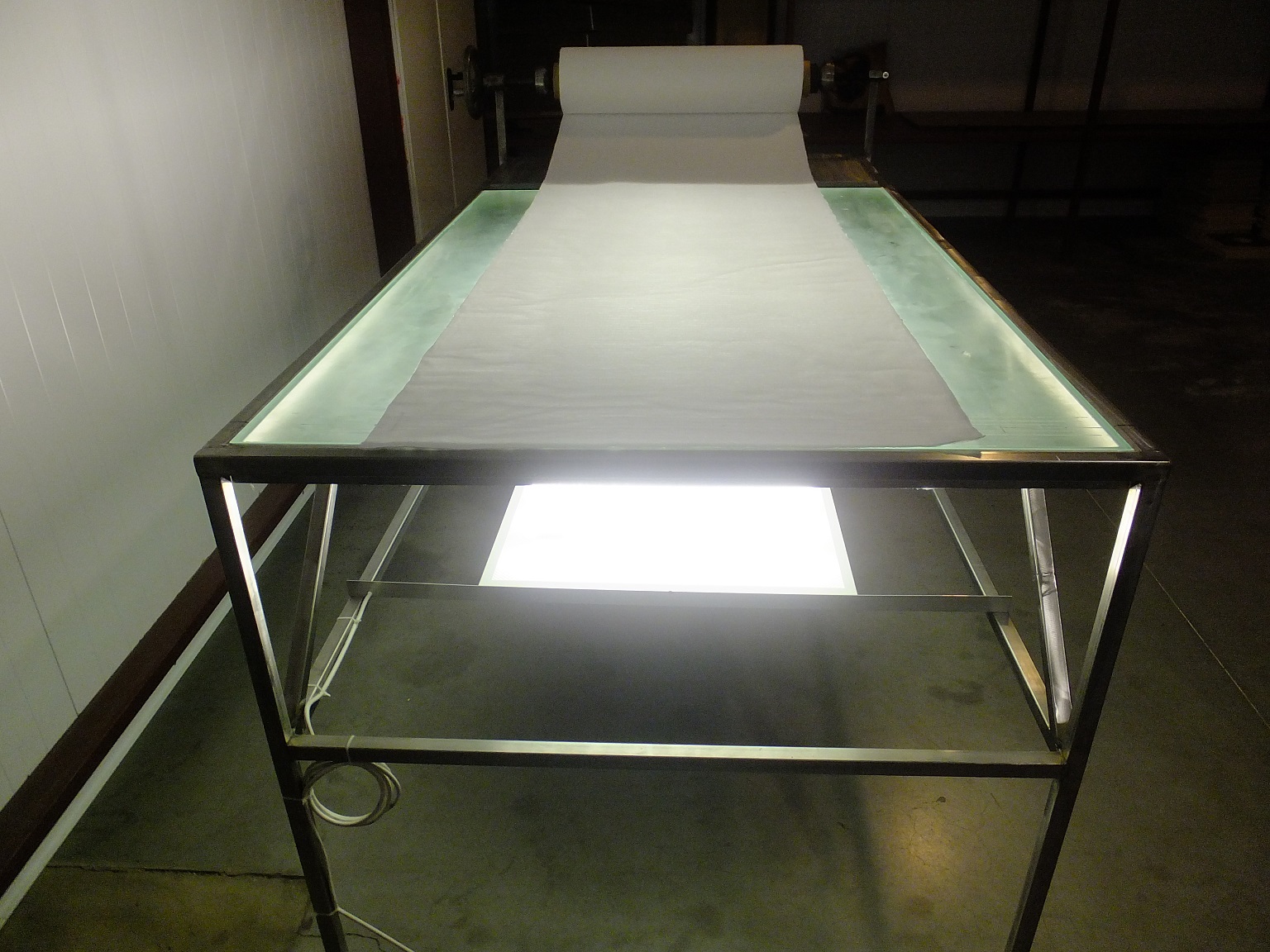

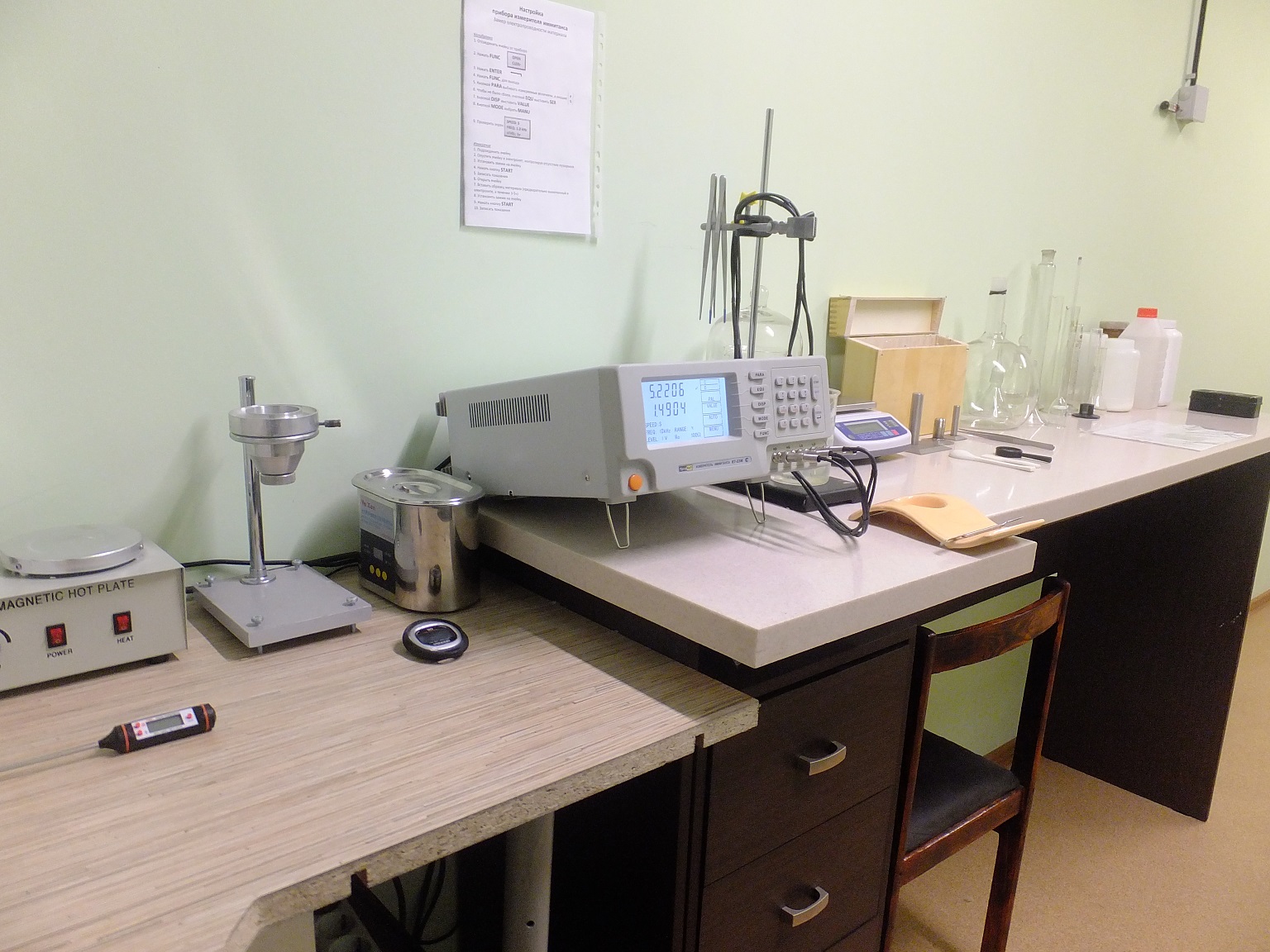

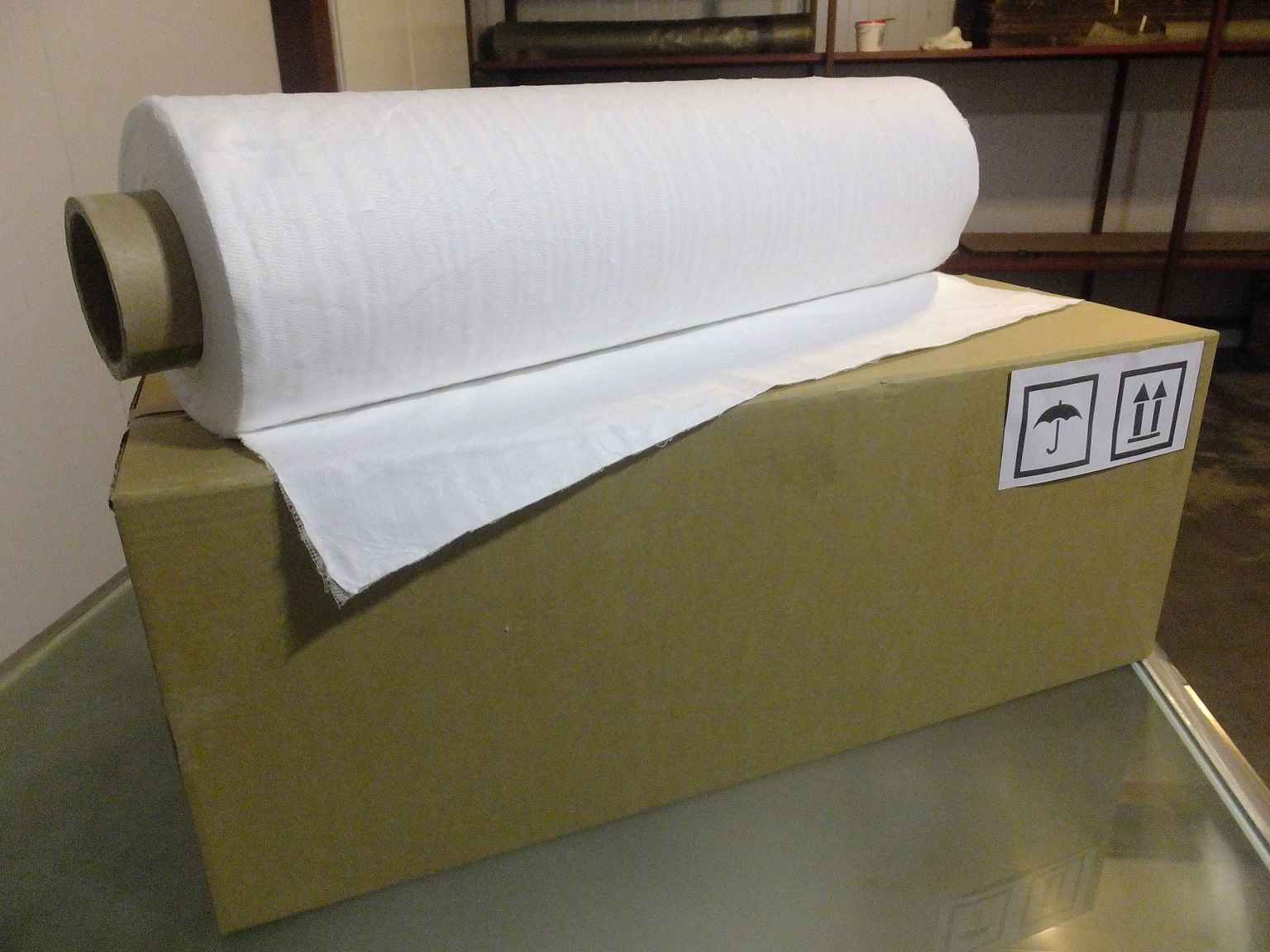

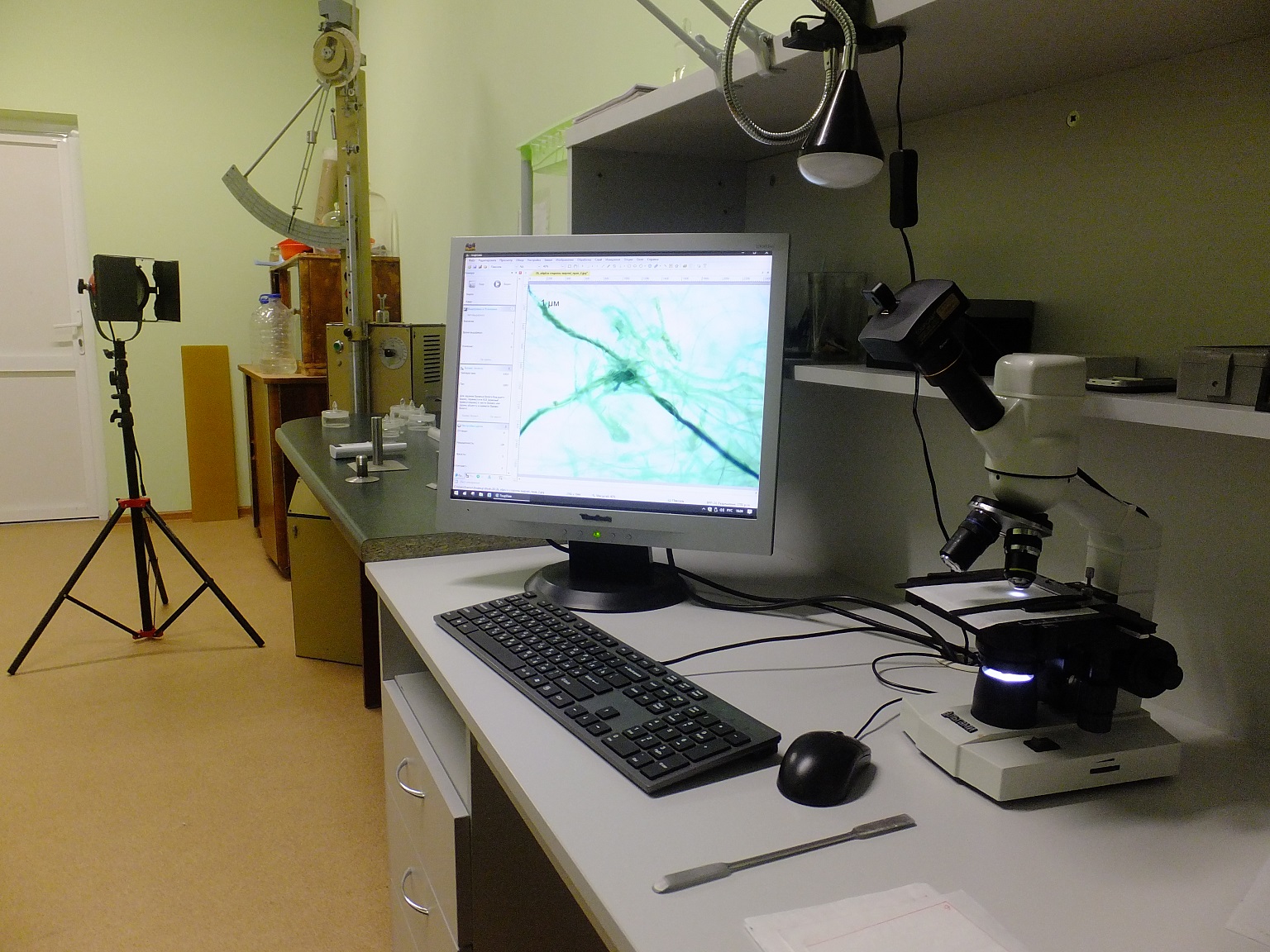

В настоящее время область применения материалов значительно расширилась.
